GAD2245
功能特性
产品优势
产品参数
应用方案
相关产品
模拟信号链芯片

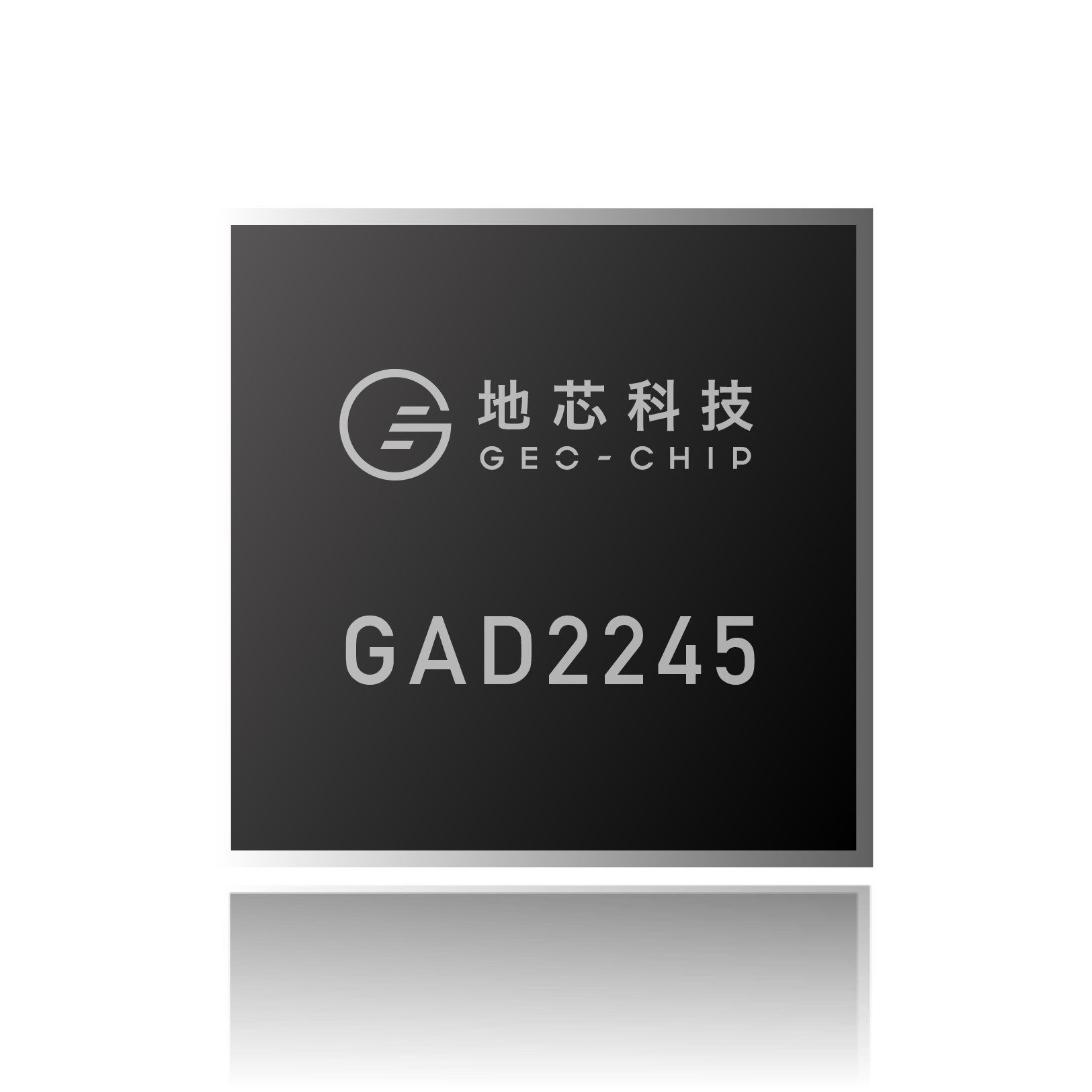

GAD2245
GAD2245是14位10MSPS、低功耗3V单电源供电的模数转换器,用于数字化高频、宽动态范围信号。GAD2245非常适合高要求的成像和通信应用,其交流性能包括对超过奈奎斯特频率的信号仍具有74dB的信噪比(SNR)和90dB的无杂散动态范围(SFDR)。
联系我们
开云手机在线登入,开云(中国)
模拟信号链芯片
GAD2245
GAD2245 原理图
功能特性
14 位 10Msps、单通道低功耗 A/D 转换器
为高频、宽动态范围信号进行数字化处理而设计
灵活的输入:1Vp-p至2Vp-p范围
270MHz 全功率带宽 采样及保持
3V (2.85~3.4V) 单电源
集成时钟占空比稳定器
支持停机和打盹模式
低功耗:58mW
产品优势
性能可与国外标杆产品媲美, 可实现无缝替代
低功耗
独有ESD保护电路设计, 实测ESD(HBM)>7000V
产品参数
产品类型:
Pipeline ADC
Input Type:
差分
Resolution(bit):
14
INL (LSB):
±1
Sample Rate (sps):
10M
DNL (LSB):
±0.5
Channel:
1
SNR(dB):
74
Power (typ.) (mW):
60
SFDR(dB):
90
Vcc (V):
3
Data Output Interface:
CMOS
Package:
QFN32
文档下载
样品申请
应用方案
激光打标机
激光打标机是利用高能量密度的激光对工件进行局部照射,实现表层材料汽化或颜色变化,形成永久性标记的技术。该技术具有非接触加工、精度高、适应性强等特点,可在金属、塑料等多种材料上打标,字符大小可达微米量级,广泛应用于防伪、电子通讯、汽车零部件等领域。
探索更多
01
/
03
相关产品
GAD2226
GAD2226
GAD2226是12位25MSPS、低功耗3V单电源供电的模数转换器,用于数字化高频、宽动态范围信号。
GAD2246
GAD2246
GAD2246是14位25MSPS、低功耗3V单电源供电的模数转换器,用于数字化高频、宽动态范围信号。
GAD2247
GAD2247
GAD2247是14位40MSPS、低功耗3V模数转换器,用于数字化高频、宽动态范围信号。
